BODINE ELECTRIC COMPANY 3908
3908 PART NUMBER

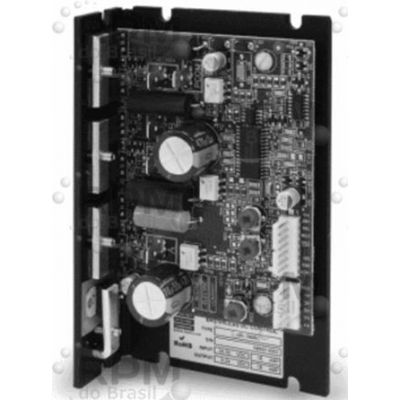

Inversor CC - 1/4 hp, entrada de 12 V dc, dc, saída de 12 V dc, não regenerativo, classificação IP-52, chassi
QNT COTARBODINE ELECTRIC COMPANY - BODINE ELECTRIC COMPANY 3908
Faixa de tensão de entrada: 12-14 VDC (modelo 3908) ou 24-35 VDC (modelo 3909)
Funções de controle: incluem frenagem dinâmica, direção e habilitação
Ajuste de velocidade: pode ser controlado por um potenciômetro externo (incluído), o potenciômetro de ajuste de velocidade MAX integrado ou um sinal de entrada analógico de 0-5 VDC
Potes ajustáveis pelo usuário: para configurações de velocidade, limite de torque, tempo de aceleração
12 A saída do tacômetro PPR (pulso/revolução) fornece indicação da velocidade do motor
O sistema de malha fechada inerente mantém uma mudança máxima de 2% na velocidade do motor de 0-100% da carga nominal quando operado na velocidade nominal
O circuito Smart Reverse™ evita a reversão do plugue se o usuário alterar acidentalmente ou intencionalmente o sinal de direção sem parar o motor primeiro
ESPECIFICAÇÕES
| Cavalo-Vapor | 1/4 hp |
|---|---|
| Contínuo Circulante | 20 A) |
| Unidade Entrada Tensão | 12 V dc |
| Pico Circulante | 30 A) |
| Unidade Entrada Fase | dc |
| Ambiente Temperatura Intervalo | 32 para 122 °F |
| Unidade Saída Tensão | 12 V dc |
| Freio Tipo | Dinâmico |
| Unidade Tipo | Não-Regenerativo |
| Frenagem | - Sim. |
| Invólucro Classificação | IP-52 |
| Adicionais Detalhes | Prolongado 2-year sistema garantia quando a) Bodine motor de engrenagem e controle são comprado juntos. (s) modelo, m. 3908 acionamentos personalizado 12V BLDC motores e motoredutores. Para ser montado em separar invólucro fornecido por usuário. Saída tensão é para cima para 95% de entrada voltagem. 20kHz PWM comutação frequência. Nominal para +50° C ambiente (máx.). Comutação é 60°. |
| Função De Controlador | Executar/Parar/Jog - Avançar/Reverter |
| Normas Atendido | UL, CSA |
| Feedback Tipo | Pavilhão Sensor |
| Peso | 2 lbs |
| Invólucro Tipo | Chassi |
| Fabricante Produto Fls. | http://www.bodine-electric.com/Asp/ProductModel.asp?Context=21&Name=Compact%20Low%20Voltage%20Brushless%20DC%20Controls&Model=3908&Sort=11881 |
| Máx. Cavalo-Vapor | 1/4 hp |
