RULAND FABRICAÇÃO CO INC DCD10-2-2-A
RULAND MANUFACTURING CO INC
RULAND FABRICAÇÃO CO INC DCD10-2-2-A
DCD10-2-2-A PART NUMBER

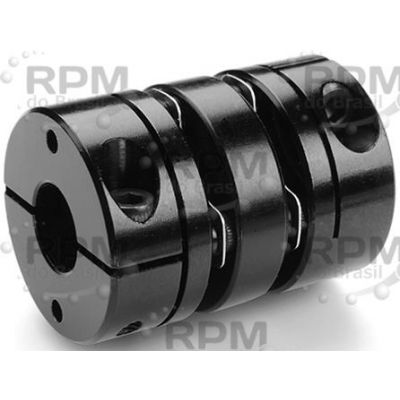

Completo Disco Acoplamento - Séries DCD-A, Duplo Disco - Braçadeira Estilo sem Chaveta, Finalizado Bore, 0,590 em OD, 0,937 em OAL, 7075 ou 2024 Alumínio Hub Material
QNT COTAR
ESPECIFICAÇÕES
| Série | DCD-A |
|---|---|
| Parafuso Rosca Tamanho | M2 |
| Disco Acoplamento Tipo | Duplo Disco - Braçadeira Estilo sem Chaveta |
| Furo Tolerância | +.001 / -.000 em |
| Furo Tipo | Finalizado |
| Máximo Angular Desalinhamento | 1 ° |
| No Geral Comprimento | 0,937 em |
| Máximo Axial Desalinhamento | 0,004 em |
| Furo - Lateral 1 | 0,125 em |
| Máximo Paralela Desalinhamento | 0,002 em |
| Furo - Lateral 2 | 0,125 em |
| Eixo Penetração | 0,468 em |
| Do Lado De Fora Diâmetro | 0,59 em |
| Classificado Temperatura | -10 para +200 °F |
| Máximo Rpm | 10000 RPM |
| Dinâmico Binário Não Reversível | 7,5 in-lbs |
| Binário Capacidade | 15 in-lbs |
| Dinâmico Binário Inversão | 3,75 in-lbs |
| Cubo Material | 7075 ou 2024 Alumínio |
| Torção Rigidez | 27 in-lb/deg |
| Disco Material | 302 Inox Aço |
| Harmonização Código | 8483608000 |
| Acoplamento Terminar | Preta Anodizado |
| Peso | 0,017 lb |
| Cubo Largura | 0.328 em |
| Fabricante Produto Fls. | http://www.ruland.com/ps_couplings_disc_dcd.php |
| Parafuso Terminar | Preta (s) óxido, m.; |
| Instalação Instruções | http://www.ruland.com/ti_installation-disc-coupling.php?recordID=DCD10-2-2-A |
| Parafuso Material | Alloy Aço |
