MARATONA ELÉTRICA U1879
MARATHON ELECTRIC
MARATONA ELÉTRICA U1879
U1879 PART NUMBER

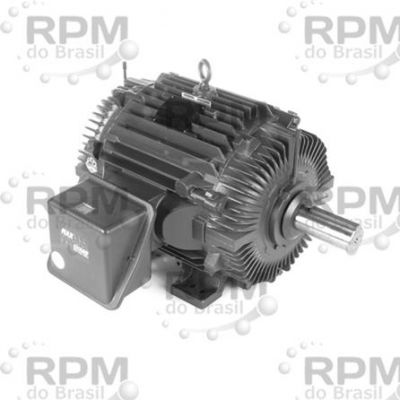

405TTTS16537 Resfriamento Torre Motor - 3 ph Fase, 100 hp, 1800 rPM, 230/460 V, 405TV Quadro, TEAO (Totalmente Anexos Ar Over) Enclosure, 60 Hz
QNT COTARMARATHON ELECTRIC - MARATONA ELÉTRICA U1879
Atende ou excede a eficiência NEMA Premium®. O modelo está em conformidade com o EISA2007
Qualidade Blue Chip®, construção 100% ferro fundido para rigidez e vibração reduzida
Tinta epóxi interna e externa
Sistema de isolamento MAX GUARD® Classe F
1.15 Fator de serviço na onda sinusoidal, 1.0 Fator de serviço na energia IGBT
Classificado como 60/50 hertz, 190/380 ou 380 volts na próxima potência mais baixa
Tubos de graxa estendidos, lubrificáveis em serviço
Drenos em T fornecidos para drenagem efetiva (instalados em ambas as extremidades)
Adequado para montagem em todos os ângulos
Adequado para 20:1 VT e 20:1 CT em VFD
ESPECIFICAÇÕES
| Motor Categoria | Resfriamento Torre Motor |
|---|---|
| Volts @ Frequência | 230/460 @ 60 V, Hz |
| Motor Fase | 3 ph |
| Eixo Tipo | T |
| Motor Cavalo-Vapor | 100 hp |
| Eixo Diâmetro | 2,88 em |
| Síncrono Rpm | 1800 rpm |
| Eixo Rotação | Reversível |
| Motor Abastecer Tensão | 230/460 V |
| Motor Comprimento Menos Eixo | 16.75 em |
| Armação Tamanho | 405TV |
| No Geral Comprimento (C-Dimension) | 34.31 em |
| Invólucro Tipo | TEAO (Totalmente Anexos Ar Over) |
| Rolamento Tipo | Bola |
| Frequência Classificação | 60 Hz |
| Unidade Fim Rolamento Tamanho | 6316 |
| Dever / Condição Tipo | Contínuo Jornada |
| Oposto Unidade Fim Rolamento Tamanho | 6313 |
| Montagem/Caixa Montagem | F1/F2 Capaz |
| Oposto Unidade Fim Rolamento Tipo | Bola |
| Montagem Tipo | Rígido Base |
| Nema Design Classe | B |
| Base Rpm | 1780 rpm |
| Serviço Fator | 1,15 |
| Térmica Proteção | Nenhum (a) |
| Armação Material | Elenco Ferro |
| Ambiente Temperatura Intervalo | 40 °C |
| Isolamento Classe | F |
| Elétrica Tipo | Esquilo Gaiola Inversor Nominal |
| Ip Classificação | 56 |
| Kva Código | F |
| Normas Atendido | UL Reconhecido,CSA |
| Iniciando Método | Linha @ item: inlist Ou Inversor |
| Fabricante Produto Fls. | https://www.regalbeloit.com/api/sitecore/Product/GeneratePack?model=405TTTS16537 |
| Kw | 75 kW |
| Fabricante Upc Número | 722856132314 |
| Completo Carga Eficiência | 0.954 |
| 2D Desenho | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=B-SS516880-1675&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=405TTTS16537 |
| Motor Orientação | Horizontal ou Para cima/para baixo |
| Fiação Diagrama | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=A-EE7308K&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=405TTTS16537 |
| Motor Postes | 4-pole |
