MARATONA ELÉTRICA E293
MARATHON ELECTRIC
MARATONA ELÉTRICA E293
E293 PART NUMBER

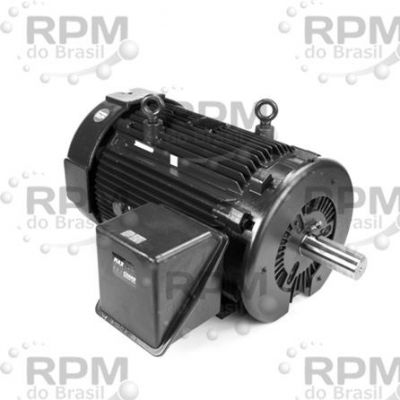

Motor de uso geral 449TTFS16333 - 3 ph, 350 hp, 1800 rpm, 460 V, 447/449T Carcaça, TEFC (Resfriado por Ventilador Totalmente Fechado) Gabinete, 60 Hz, Base Rígida, 1785 rpm Base RPM
QNT COTARMARATHON ELECTRIC - MARATONA ELÉTRICA E293
Atende ou excede a eficiência NEMA Premium®. O modelo está em conformidade com EISA2007
Adequado para uso em um VFD. Torque Variável e Torque Constante (como observado)
1,15 Fator de serviço na onda senoidal, 1,0 Fator de serviço na alimentação IGBT
Caixa de conduíte F1 em base rígida, F3 em motores com pés de face C (base rígida)
Proteção de Corrente de Rolamento (BCP), conforme observado
Lançador de eixo, isolamento Classe F
Os modelos C-Face Footed são classificados em 60/50 Hz, mesmo HP
Os motores aceitam kits de face C, conforme observado
ESPECIFICAÇÕES
| Motor Fase | 3 ph |
|---|---|
| Eixo Rotação | Reversível |
| Motor Cavalo-Vapor | 350 hp |
| Eixo Tipo | T |
| Síncrono Rpm | 1800 rpm |
| Motor Comprimento Menos Eixo | 28,75 em |
| Motor Abastecer Tensão | 460 V |
| No Geral Comprimento (C-Dimension) | 52.07 em |
| Armação Tamanho | 447/449T |
| Ambiente Temperatura Intervalo | 40 °C |
| Invólucro Tipo | TEFC (Totalmente Anexos Ventilador Resfriado) |
| Rolamento Tipo | Rolo |
| Frequência Classificação | 60 Hz |
| Oposto Unidade Fim Rolamento Tipo | Bola |
| Montagem Tipo | Rígido Base |
| Nema Design Classe | B |
| Base Rpm | 1785 rpm |
| Serviço Fator | 1,15 |
| Montagem/Caixa Montagem | F1/F2 Capaz |
| Armação Material | Elenco Ferro |
| Dever / Condição Tipo | Contínuo Jornada |
| Isolamento Classe | H |
| Térmica Proteção | Nenhum (a) |
| Ip Classificação | 43 |
| Elétrica Tipo | Esquilo Gaiola Inversor Nominal |
| Normas Atendido | CE,UL Reconhecido,CSA |
| Completo Carga Eficiência | 0.962 |
| Unidade Fim Rolamento Tamanho | NU319 |
| Kva Código | G |
| Oposto Unidade Fim Rolamento Tamanho | 6318 |
| Kw | 260 kW |
| Fabricante Upc Número | 722856018625 |
| Motor Orientação | Horizontal |
| Fabricante Produto Fls. | https://www.regalbeloit.com/api/sitecore/Product/GeneratePack?model=449TTFS16333 |
| Motor Postes | 4-pole |
| Fiação Diagrama | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=A-EE7300U&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=449TTFS16333 |
| Iniciando Método | Linha @ item: inlist Ou Inversor |
| 2D Desenho | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=B-SS550097-2875&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=449TTFS16333 |
| Volts @ Frequência | 460 @ 60 V, Hz |
| Eixo Diâmetro | 3,38 em |
