SMC CP95SDB40-80
SMC

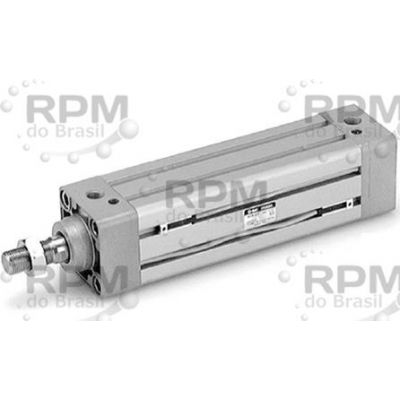

SMC CP95SDB40-80
CP95SDB40-80 PART NUMBER
CP95SDB40-80 CYL, PROFILE, ISO, VDMA
DESCRIÇÃO MFR
Cilindro de ar com haste de ligação CP95 - Furo de 40 mm, Curso de 80 mm, Haste de 16 mm, Rosca macho M12x1,25, Haste única, Básica, Montagem MX0, Amortecendo ambas as extremidades, 1/4 Portas BSPP
QNT COTARSMC - SMC CP95SDB40-80
Combina design de barril de perfil leve com hastes de amarração fechadas para resistência extra
Sistema de vedação exclusivo garante desempenho eficiente e longa vida útil
Amortecimento totalmente ajustável no final do curso
Detecção de proximidade magnética
Proformance de amortecimento superior e absorção de energia cinética
ESPECIFICAÇÕES
| Cilindro Tipo | Métrica |
|---|---|
| Operando Pressão Intervalo | 7 para 145 psi |
| Haste Tipo | Single Haste |
| Empurrar Forçar Em 100 Psi | 880 N |
| Furo Diâmetro | 40 mm |
| Puxar Forçar Em 100 Psi | 739 N |
| Curso Comprimento | 80 mm |
| Normas Atendido | CETOP, DIN ISO 4393, ISO 6431, VDMA 24 562 (Parte 1 e 2) |
| Montagem Tipo | Básico, MX0 |
| No Geral Comprimento | 243 mm |
| Haste Gênero | Masculino |
| No Geral Largura | 52 mm |
| Haste - Rosca Tamanho | M12x1.25 Masculino Rosca |
| No Geral Altura | 52 mm |
| Porta Tamanho | 1/4 BSPP |
| Lubrificante Estilo | Não lubrificante |
| Almofada Tipo | Almofada Ambas Fim |
| Selo Kit | CS95-40 |
| Série | CP95 |
| Haste Manilha | GKM12-24 Aço |
| Opções Incluso | Magnético Pistão, Interruptor Pronta? |
| Angulado Pivô Colchete - Simples | E5040 |
| Travamento Posição | Sem Travas |
| Angulado Pivô Colchete - Bola Junta | ES5040 |
| Operando Temperatura Intervalo | 14 para 140°F |
| Flange Montagem - Mf1/Mf2 | F5040 |
| Porta Gênero | Feminino |
| Manilha Montagem (Destacável) - Mp2 | D5040, DS5040 (Para ES Acessório) |
| Porta Rosca Norma | BSPP |
| Espermatozóides Haste Olho | KJ12D Feminino Rosca |
| Êmbolo Ação | Dupla Ação |
| Olho Montagem - Mp4 (Simples) | C5040 |
| Haste Tamanho | 16 mm |
| Olho Montagem - Mp6 (Bola Articulação) | CR5040 |
| Haste Rosca Norma | ISO |
| Pé Montagens - Ms1 | L5040 |
| Máximo Operando Pressão | 145 psi |
| Alinhamento Acoplador / Flutuante Junta | JA40-12-125 |
| Mínimo Operando Pressão | 7 psi |
| Comprovativo Pressão | 218 psi |
