SMC C95MF63TN-200
SMC
SMC C95MF63TN-200
C95MF63TN-200 PART NUMBER

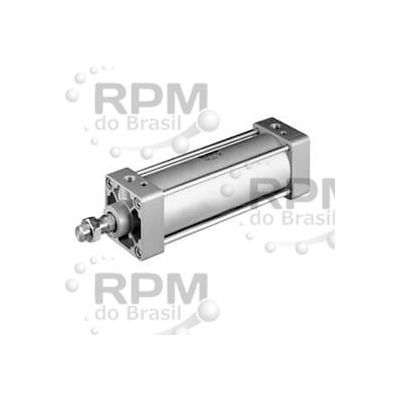

C95M Cilindro de Ar da Barra de Ligação - Furo de 63 mm, Curso de 200 mm, Haste de 20 mm, Rosca Macho M16x1,5, Haste Simples, Flange (Haste), Montagem MF1, Amortecedor de Ar Ambas as Extremidades, Portas 3/8 NPT
QNT COTARSMC - SMC C95MF63TN-200
Em conformidade com a ISO 15552 (GM CC-001)
Raspador de haste metálica é padrão
Diâmetros do furo (mm): 32, 40, 50, 63, 80, 100
Cursos padrão de até 800 mm (dependendo do tamanho do furo)
Comutação automática
ESPECIFICAÇÕES
| Cilindro Tipo | Métrica |
|---|---|
| Operando Pressão Intervalo | 7 para 145 psi |
| Haste Tipo | Single Haste |
| Empurrar Forçar Em 100 Psi | 21991 N |
| Furo Diâmetro | 63 mm |
| Puxar Forçar Em 100 Psi | 21111 N |
| Curso Comprimento | 200 mm |
| Normas Atendido | VDMA24562, IS0 15552, GM CC--001 |
| Montagem Tipo | Flange (Rod), MF1 |
| No Geral Comprimento | 394 mm |
| Haste Gênero | Masculino |
| No Geral Largura | 75 mm |
| Haste - Rosca Tamanho | M16x1.5 Masculino Rosca |
| No Geral Altura | 75 mm |
| Porta Tamanho | 3/8 NPT |
| Lubrificante Estilo | Não lubrificante |
| Almofada Tipo | Ar Almofada Ambas Fim |
| Selo Kit | CS95-63 |
| Série | C95M |
| Haste Manilha | GKM16-32 Aço |
| Opções Incluso | Metálico Haste Raspador |
| Angulado Pivô Colchete - Simples | E5063 |
| Travamento Posição | Sem Travas |
| Angulado Pivô Colchete - Bola Junta | ES5063 |
| Operando Temperatura Intervalo | 14 para 140°F |
| Flange Montagem - Mf1/Mf2 | F5063 |
| Porta Gênero | Feminino |
| Manilha Montagem (Destacável) - Mp2 | D5063, DS5063 (Para ES Acessório) |
| Porta Rosca Norma | NPT |
| Espermatozóides Haste Olho | KJ16D Feminino Rosca |
| Êmbolo Ação | Dupla Ação |
| Olho Montagem - Mp4 (Simples) | C5063 |
| Haste Tamanho | 20 mm |
| Olho Montagem - Mp6 (Bola Articulação) | CR5063 |
| Haste Rosca Norma | ISO |
| Pé Montagens - Ms1 | L5063 |
| Máximo Operando Pressão | 145 psi |
| Alinhamento Acoplador / Flutuante Junta | JA50-16-150 |
| Mínimo Operando Pressão | 7 psi |
| Comprovativo Pressão | 218 psi |
