SMC C95K1DF50-350-Z73L
SMC
SMC C95K1DF50-350-Z73L
C95K1DF50-350-Z73L PART NUMBER

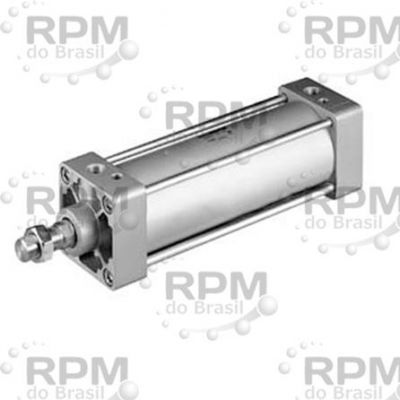

C95K1DF50-350-Z73L CYLINDER
DESCRIÇÃO MFR
C95 Empate Haste Ar Cilindro - 50 mm Bore, 350 mm Stroke, 20 mm Rod, M16x1.5 Masculino Rosca, Solteiro (a) Haste - Non-Rotating, Flange (Rod), MF1 Monte, Ar Almofada Ambas Termina, 1/4 BSPP Portos
QNT COTAR
ESPECIFICAÇÕES
| Cilindro Tipo | Métrica |
|---|---|
| Mínimo Operando Pressão | 7 psi |
| Haste Tipo | Single Haste - Não Rotativo |
| Comprovativo Pressão | 218 psi |
| Furo Diâmetro | 50 mm |
| Operando Pressão Intervalo | 7 para 145 psi |
| Curso Comprimento | 350 mm |
| Empurrar Forçar Em 100 Psi | 1374 N |
| Montagem Tipo | Flange (Rod), MF1 |
| Puxar Forçar Em 100 Psi | 1155.7 N |
| Haste Gênero | Masculino |
| Normas Atendido | ISO, VDMA |
| Haste - Rosca Tamanho | M16x1.5 Masculino Rosca |
| No Geral Comprimento | 529 mm |
| Porta Tamanho | 1/4 BSPP |
| No Geral Largura | 110 mm |
| Almofada Tipo | Ar Almofada Ambas Fim |
| No Geral Altura | 70 mm |
| Série | C95 |
| Lubrificante Estilo | Não lubrificante |
| Opções Incluso | Magnético Pistão, Com Auto Interruptor |
| Selo Kit | CS95-50 |
| Travamento Posição | Sem Travas |
| Haste Manilha | GKM16-32 Aço |
| Comutador Automático | Z73 - Reed, CC Volt, AC Volt, 2 Fio, LED |
| Angulado Pivô Colchete - Simples | E5050 |
| Chumbo Fio / Pré-Fio Conector | L - (3 m) |
| Angulado Pivô Colchete - Bola Junta | ES5050 |
| Número De Interruptores | 2 |
| Flange Montagem - Mf1/Mf2 | F5050 |
| Operando Temperatura Intervalo | 14 para 140°F |
| Manilha Montagem (Destacável) - Mp2 | D5050, DS5050 (Para ES Acessório) |
| Porta Gênero | Feminino |
| Espermatozóides Haste Olho | KJ16D Feminino Rosca |
| Porta Rosca Norma | BSPP |
| Olho Montagem - Mp4 (Simples) | C5050 |
| Êmbolo Ação | Dupla Ação |
| Olho Montagem - Mp6 (Bola Articulação) | CS5050 |
| Haste Tamanho | 20 mm |
| Pé Montagens - Ms1 | L5050 |
| Haste Rosca Norma | ISO |
| Alinhamento Acoplador / Flutuante Junta | JA50-16-150 |
| Máximo Operando Pressão | 145 psi |
