SMC MDB1L50-75
MDB1L50-75 PART NUMBER

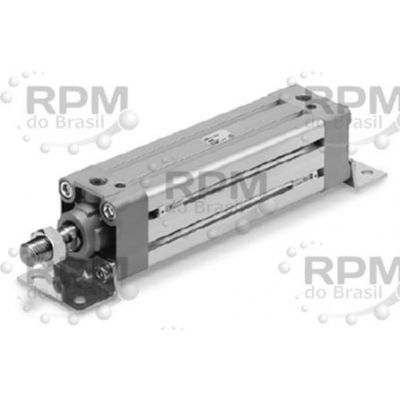

Cilindro de ar da haste de ligação MB1 - Furo de 50 mm, curso de 75 mm, haste de 20 mm, rosca macho M18x1,5, haste única, pé (ângulos de extremidade), montagem MS1, almofada de ar nas duas extremidades, portas 1/4 BSPT
QNT COTARSMC - SMC MDB1L50-75
Haste simples não rotativa de dupla ação padrão
Diâmetros do furo: 32, 40, 50, 63, 80, 100 (mm)
Cursos de 25mm a 700mm dependendo do tamanho do furo
Montagens: básico, pé, flange e manilha
Com ou sem bota de haste de nylon ou resistente ao calor
Variedade de interruptores e uma variedade de comprimentos de fio condutor
ESPECIFICAÇÕES
| Cilindro Tipo | Métrica |
|---|---|
| Mínimo Operando Pressão | 7 psi |
| Haste Tipo | Single Haste |
| Comprovativo Pressão | 218 psi |
| Furo Diâmetro | 50 mm |
| Operando Pressão Intervalo | 7 para 145 psi |
| Curso Comprimento | 75 mm |
| Empurrar Forçar Em 100 Psi | 1374 N |
| Montagem Tipo | Pé (Fim Ângulos), MS1 |
| Puxar Forçar Em 100 Psi | 1154 N |
| Haste Gênero | Masculino |
| No Geral Comprimento | 265 mm |
| Haste - Rosca Tamanho | M18x1.5 Masculino Rosca |
| No Geral Largura | 70 mm |
| Porta Tamanho | 1/4 BSPT |
| No Geral Altura | 72,5 mm |
| Almofada Tipo | Ar Almofada Ambas Fim |
| Lubrificante Estilo | Não lubrificante |
| Série | MB1 |
| Selo Kit | MB1-50Z-PS |
| Opções Incluso | Magnético Pistão, Interruptor Pronta? |
| Haste Manilha | Y-05M |
| Travamento Posição | Sem Travas |
| Haste Olho | I-05M |
| Operando Temperatura Intervalo | 14 para 140°F |
| Haste Porca | NT-05 |
| Porta Gênero | Feminino |
| Angulado Pivô Colchete - Simples | MB-B05 |
| Porta Rosca Norma | BSPT |
| Flange Montagem - Mf1/Mf2 | MB-F05 |
| Êmbolo Ação | Dupla Ação |
| Manilha Montagem (Destacável) - Mp2 | MB-D05 |
| Haste Tamanho | 20 mm |
| Olho Montagem - Mp4 (Simples) | MB-C05 |
| Haste Rosca Norma | ISO |
| Pé Montagens - Ms1 | MB-L05 |
| Máximo Operando Pressão | 145 psi |
