SMC C96SC32-63
SMC
SMC C96SC32-63
C96SC32-63 PART NUMBER

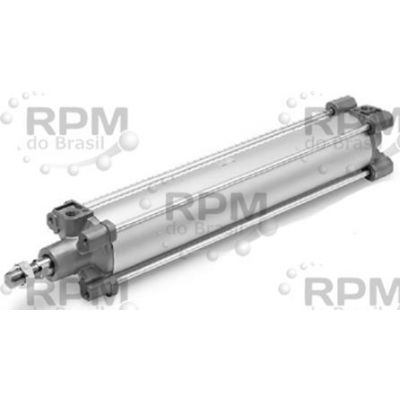

C96SC32-63 CYLINDER, TIE ROD
DESCRIÇÃO MFR
C96S Empate Haste Ar Cilindro - 32 mm Bore, 63 mm Stroke, 12 mm Rod, M10x1.25 Masculino Rosca, Solteiro (a) Rod, Olho Traseira (Destacável), MP4 Monte, Ar Almofada Ambas Termina, 1/8 BSPP Portos
QNT COTARSMC - SMC C96SC32-63
Dupla ação, tipo padrão, haste única
A almofada de ar de fim de curso e o amortecedor de borracha são padrão
Tamanhos de furo (mm): 32, 40, 50, 63, 80, 100
Curso padrão até 800 milímetros
Auto interruptor capaz
ESPECIFICAÇÕES
| Cilindro Tipo | Métrica |
|---|---|
| Operando Pressão Intervalo | 7 para 145 psi |
| Haste Tipo | Single Haste |
| Empurrar Forçar Em 100 Psi | 563 N |
| Furo Diâmetro | 32 mm |
| Puxar Forçar Em 100 Psi | 484 N |
| Curso Comprimento | 63 mm |
| Normas Atendido | ISO 15552 |
| Montagem Tipo | MP4, Olho Traseira (Destacável) |
| No Geral Largura | 47 mm |
| Haste Gênero | Masculino |
| No Geral Altura | 47 mm |
| Haste - Rosca Tamanho | M10x1.25 Masculino Rosca |
| Lubrificante Estilo | Não lubrificante |
| Porta Tamanho | 1/8 BSPP |
| Selo Kit | CS95-32 |
| Almofada Tipo | Ar Almofada Ambas Fim |
| Haste Manilha | GKM10-20 Aço |
| Série | C96S |
| Angulado Pivô Colchete - Simples | E5032 |
| Travamento Posição | Sem Travas |
| Angulado Pivô Colchete - Bola Junta | ES5032 |
| Operando Temperatura Intervalo | -4 para 158°F |
| Flange Montagem - Mf1/Mf2 | F5032 |
| Porta Gênero | Feminino |
| Manilha Montagem (Destacável) - Mp2 | D5032, DS5032 (Para ES Acessório) |
| Porta Rosca Norma | BSPP |
| Espermatozóides Haste Olho | KJ10D Feminino Rosca |
| Êmbolo Ação | Dupla Ação |
| Olho Montagem - Mp4 (Simples) | C5032 |
| Haste Tamanho | 12 mm |
| Olho Montagem - Mp6 (Bola Articulação) | CS5032 |
| Haste Rosca Norma | ISO |
| Pé Montagens - Ms1 | L5032 |
| Máximo Operando Pressão | 145 psi |
| Alinhamento Acoplador / Flutuante Junta | JA30-10-125 |
| Mínimo Operando Pressão | 7 psi |
| Comprovativo Pressão | 218 psi |
