SMC MBWF40-50
SMC
SMC MBWF40-50
MBWF40-50 PART NUMBER

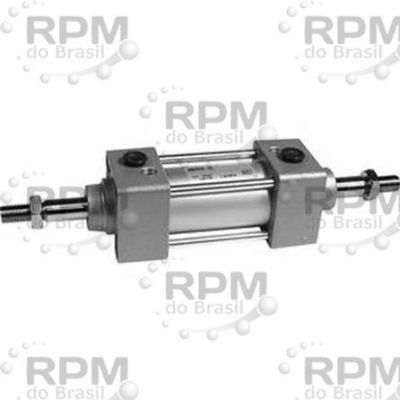

MBWF40-50 CYL, TIE ROD DBL-ROD
DESCRIÇÃO MFR
MB Empate Haste Ar Cilindro - 40 mm Bore, 50 mm Stroke, M14x1.5 Masculino Rosca, Duplo Rod, Flange (Rod), MF1 Monte, Ar Almofada Ambas Termina, 1/4 BSPT Portos
QNT COTARSMC - SMC MBWF40-50
Tamanhos de furo 32, 40, 50, 63, 80, 100
Montagens: base, pé axial, flange e munhão central
Variedade de interruptores
em conformidade com RoHS
ESPECIFICAÇÕES
| Cilindro Tipo | Métrica |
|---|---|
| Mínimo Operando Pressão | 7 psi |
| Haste Tipo | Duplo Haste |
| Comprovativo Pressão | 218 psi |
| Furo Diâmetro | 40 mm |
| Operando Pressão Intervalo | 7 para 145 psi |
| Curso Comprimento | 50 mm |
| Empurrar Forçar Em 100 Psi | 739 N |
| Montagem Tipo | Flange (Rod), MF1 |
| Puxar Forçar Em 100 Psi | 739 N |
| Haste Gênero | Masculino |
| No Geral Comprimento | 286 mm |
| Haste - Rosca Tamanho | M14x1.5 Masculino Rosca |
| No Geral Largura | 90 mm |
| Porta Tamanho | 1/4 BSPT |
| No Geral Altura | 55 mm |
| Almofada Tipo | Ar Almofada Ambas Fim |
| Lubrificante Estilo | Não lubrificante |
| Série | MB |
| Selo Kit | CA2W40Z-PS |
| Travamento Posição | Sem Travas |
| Haste Manilha | Y-04M |
| Operando Temperatura Intervalo | 14 para 158°F |
| Haste Olho | I-04M |
| Porta Gênero | Feminino |
| Haste Porca | NT-04 |
| Porta Rosca Norma | BSPT |
| Flange Montagem - Mf1/Mf2 | MB-F04 |
| Êmbolo Ação | Dupla Ação |
| Pé Montagens - Ms1 | MB-L04 |
| Haste Rosca Norma | ISO |
| Máximo Operando Pressão | 145 psi |
