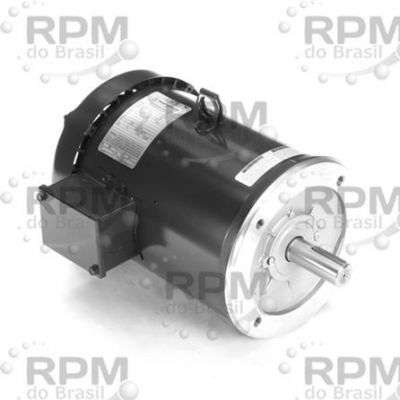

MARATONA ELÉTRICA C204C
MARATHON ELECTRIC
MARATONA ELÉTRICA C204C
C204C PART NUMBER
184TTFW16012 Disposições gerais Finalidade Motor - 3 ph, 5 hp, 3600 rPM, 208-230/460 V, 184TC Quadro, TEFC (Totalmente Anexos Ventilador Resfriado) Enclosure, 60 Hz, C-Face Flange Monte, 3495 rpm Base RPM
QNT COTARMARATHON ELECTRIC - MARATONA ELÉTRICA C204C
Bloqueio mecânico na extremidade do eixo
Avaliado em 60/50 hertz, 190/380 ou 380 volts, na próxima potência mais baixa (conforme observado)
Motores de estrutura de aço laminado 56-145T aceitam kits de freio, consulte a seção Acessórios (exceto conforme indicado)
ESPECIFICAÇÕES
| Motor Fase | 3 ph |
|---|---|
| Eixo Rotação | Reversível |
| Motor Cavalo-Vapor | 5,00 , 5 hp |
| Eixo Tipo | T |
| Síncrono Rpm | 3600 rpm |
| Motor Comprimento Menos Eixo | 9.5. em |
| Motor Abastecer Tensão | 208-230/460 V |
| No Geral Comprimento (C-Dimension) | 14,97 em |
| Armação Tamanho | 184TC |
| Ambiente Temperatura Intervalo | 40 °C |
| Invólucro Tipo | TEFC (Totalmente Anexos Ventilador Resfriado) |
| Rolamento Tipo | Bola |
| Frequência Classificação | 60 Hz |
| Oposto Unidade Fim Rolamento Tipo | Bola |
| Montagem Tipo | C-Face Flange |
| Nema Design Classe | B |
| Base Rpm | 3495 rpm |
| Serviço Fator | 1,15 |
| Montagem/Caixa Montagem | F1 Apenas |
| Armação Material | Laminado Aço |
| Dever / Condição Tipo | Contínuo Jornada |
| Isolamento Classe | F |
| Térmica Proteção | Nenhum (a) |
| Ip Classificação | 43 |
| Elétrica Tipo | Esquilo Gaiola Inversor Nominal |
| Normas Atendido | CE,UL Reconhecido,CSA |
| Completo Carga Eficiência | 0,885 |
| Unidade Fim Rolamento Tamanho | 6206 |
| Kva Código | J |
| Oposto Unidade Fim Rolamento Tamanho | 6205 |
| Kw | 3.7. kW |
| Fabricante Upc Número | 722856050267 |
| Motor Orientação | Horizontal |
| Fabricante Produto Fls. | https://www.regalbeloit.com/api/sitecore/Product/GeneratePack?model=184TTFW16012 |
| Motor Postes | 2-pole |
| Fiação Diagrama | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=005010.01ME&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=184TTFW16012 |
| Iniciando Método | Linha @ item: inlist Ou Inversor |
| 2D Desenho | https://ids.regalbeloit.com/drawingsearchcomponent/drawing.do?invoke=viewDrawingSearchResults&drawingNo=035570-950&displayType=pdf&rules=on&requestEmail=engineering.rfs@regalbeloit.com&fromemail=engineering.rfs@regalbeloit.com&model=184TTFW16012 |
| Volts @ Frequência | 230/460 @ 60 V, Hz |
| Eixo Diâmetro | 1.13. em |
