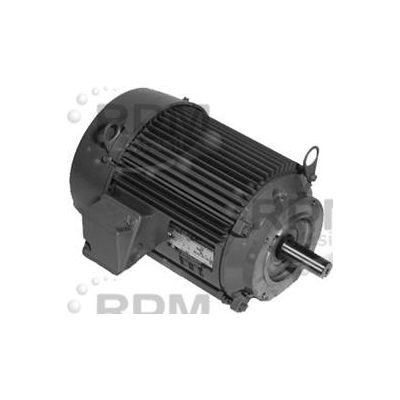

EUA MOTORES (NIDEC) U14S2AC
US MOTORS (NIDEC)
EUA MOTORES (NIDEC) U14S2AC
U14S2AC PART NUMBER
Disposições gerais Finalidade Motor - 3 ph, 1/4 hp, 1800 rPM, 208-230/460 V, 56C Quadro, TEFC (Totalmente Anexos Ventilador Resfriado) Enclosure, 50/60 Hz, Pé / C-Face Flange Montar
QNT COTARUS MOTORS (NIDEC) - EUA MOTORES (NIDEC) U14S2AC
Isolamento de classe F, subida de classe B a plena carga com potência de onda senoidal de 60 Hz
Moldura de alumínio extrudido (180†“280) exceto onde indicado
Estrutura de aço laminado (56†“140)
Fator de serviço 1.25
Blindagens de extremidade de alumínio com inserções de rolamento de aço
Caixa de conduíte dividida diagonalmente de tamanho grande
Conversível em campo para montagem F2 (180 quadros ou superior)
Ambiente 40°C, NEMA Design B performance on 60 Hz sine wave power
Rolamentos de extremidade de eixo lubrificáveis (180 quadros e acima)
Rolamentos selados (56†“140), dupla blindagem (180–280)
Marca CE na placa de identificação, removível
Aplicações: Para equipamentos industriais em geral, incluindo ventiladores, sopradores, compressores, bombas e equipamentos conectados diretamente
Todos os motores que atualmente têm tensão dupla serão atualizados para tri-tensão. Observe que o número do catálogo mudará à medida que fizermos a transição de duas para três tensões. Por exemplo: U1P2B (tensão dupla 230/460) se moverá para U1P2D (tri-tensão 208-230 / 460 a 60 Hz e 190/380 volts em 50 Hz)
ESPECIFICAÇÕES
| Motor Fase | 3 ph |
|---|---|
| Eixo Diâmetro | 0,63 em |
| Motor Cavalo-Vapor | 1/4 , 0,25 hp |
| Rolamento Tipo | 6203-2Z-J/C3 |
| Síncrono Rpm | 1800 rpm |
| Nema Design Classe | B |
| Motor Abastecer Tensão | 208-230/460 V |
| Serviço Fator | 1.25. |
| Armação Tamanho | 56C |
| Armação Material | Aço |
| Invólucro Tipo | TEFC (Totalmente Anexos Ventilador Resfriado) |
| Isolamento Classe | F |
| Frequência Classificação | 50/60 Hz |
| Normas Atendido | CE, NEMA |
| Montagem Tipo | Pé / C-Face Flange |
| Peso | 20 lbs |
| Dever / Condição Tipo | Contínuo Jornada |
| Aplicações | Material Manuseio e Outro (s) Disposições gerais Finalidade Aplicações, Bombas, Compressores, Ventiladores |
| Completo Carga Circulante | 1.30?1.40 / 0,70 A) |
| Harmonização Código | 8501.51.4040 |
| Completo Carga Eficiência | 0,7 |
| Motor Postes | 4-pole |
