BALDOR-CONFIANÇA EBM3546T
BALDOR-RELIANCE
BALDOR-CONFIANÇA EBM3546T
EBM3546T PART NUMBER

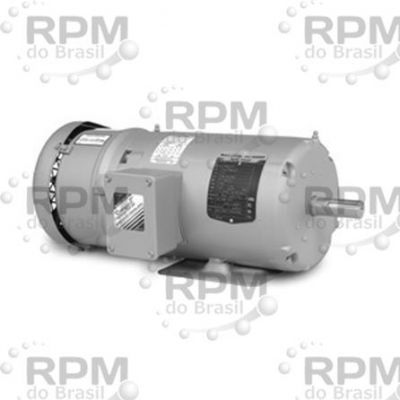

Motor de freio de uso geral - 3 ph, 1 hp, 1800 rpm, 208-230/460 V, carcaça de 143T, gabinete TEFC (resfriado por ventilador totalmente fechado), 60 Hz
QNT COTARBALDOR-RELIANCE - BALDOR-CONFIANÇA EBM3546T
Dimensão padrão NEMA BA
Freio de mola
Desligue a liberação manual
Reinicia automaticamente
Classe F isolada com fator de serviço de 1,15
Os motores possuem Eficiência NEMA Premium® e são adequados para uso com inversores
Freios de 230/460V são conectados em caixa de conduíte permitindo conexão separada quando usado com um inversor
Inclusão: TEFC
Aplicações: Máquinas-ferramentas, transportadores, operadores de portas, redutores de velocidade, qualquer aplicação que exija paradas rápidas e retenção positiva
ESPECIFICAÇÕES
| Motor Categoria | Disposições gerais Finalidade Freio Motor |
|---|---|
| No Geral Comprimento (C-Dimension) | 17.86 em |
| Motor Fase | 3 ph |
| Serviço Fator | 1,15 |
| Motor Cavalo-Vapor | 1,00 , 1 hp |
| Armação Material | Aço |
| Síncrono Rpm | 1800 rpm |
| Isolamento Classe | F |
| Motor Abastecer Tensão | 208-230/460 V |
| Térmica Proteção | Automático/Manual DESLIGADO |
| Armação Tamanho | 143T |
| Ip Classificação | 44 |
| Invólucro Tipo | TEFC (Totalmente Anexos Ventilador Resfriado) |
| Normas Atendido | UR, CSA EEV, CSA |
| Frequência Classificação | 60 Hz |
| Harmonização Código | 8501.51.6040 |
| Dever / Condição Tipo | Contínuo Jornada |
| Peso | 46 lbs |
| Montagem Tipo | Pé |
| Aplicações | (s) máquina, f ferramentas, transportadores, porta operadores, velocidade redutores, qualquer requerimento exigindo rápido paradas e positivo aguarde. |
| Base Rpm | 1750 rpm |
| Adicionais Detalhes | Standard NEMA BA dimensão. (C-Face podem ser adicionado em ModExpress para EBM motores para C-Face com base). Conjunto de molas freio. Potência desligado manual liberação. Redefinições automaticamente. Turma F isolados com 1,15 serviço fator. Motores ter NEMA Premium® Eficiência e são adequado para inversor uso. 230/460V freios são conectado em conduíte caixa permitindo para separar conexão quando usado com an inversor. |
| Completo Carga Circulante | 1,50 A) |
| Fabricante Catálogo | http://www.baldor.com/mvc/DownloadCenter/Files/CA501 |
| Completo Carga Eficiência | 0.855 |
| Fabricante Produto Fls. | http://www.baldor.com/catalog/EBM3546T |
| Amperes @ Tensão | 1,5 @ 460 ; 3.0. @ 230 ; 3.1. @ 208 A, A, A, V |
| Fiação Diagrama | https://www.baldorvip.com/servlet/productInfoPacket?nameplate=X&layoutdiagram=X&electrical=X&connectiondiagram=X&language=E&matnr=EBM3546T&vkorg=BEC |
| Volts @ Frequência | 208 @ 60 ; 230 @ 60 ; 460 @ 60 V, V, V, Hz |
| Instrucional Vídeo | https://youtu.be/j-mFjRPjiFU?list=PLUJtYxZcxl_oZa19yqrOGvU3YxQu5APRV |
| Eixo Diâmetro | 0,88 em |
